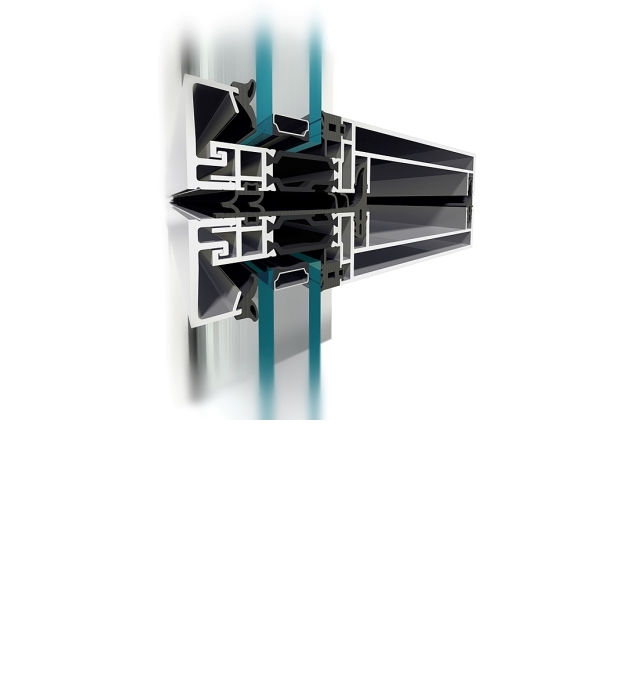

Elementowa fasada w konstrukcji słupkowo-ryglowej MB-SE75 została opracowana do indywidualnych rozwiązań obiektowych, których podstawowe wymagania obejmują szybki montaż i instalację na rusztowaniach zewnętrznych podczas prac budowlanych.
Konstrukcja fasady MB-SE75 składa się z elementów, które są montowane i łączone ze sobą na nośnej strukturze. Prefabrykacja odbywa się w warsztacie produkcyjnym, co znacząco podnosi jakość końcowego produktu. Podstawowymi zaletami tego rozwiązania, wynikającymi z takiego konceptu technicznego, są znacznie szybszy montaż na miejscu niż w przypadku typowych fasad w konstrukcji słupkowo-ryglowej, dzięki zastosowaniu kompletnie przeszklonych segmentów oraz całkowita eliminacja rusztowań zewnętrznych, co prowadzi do redukcji kosztów budowy.

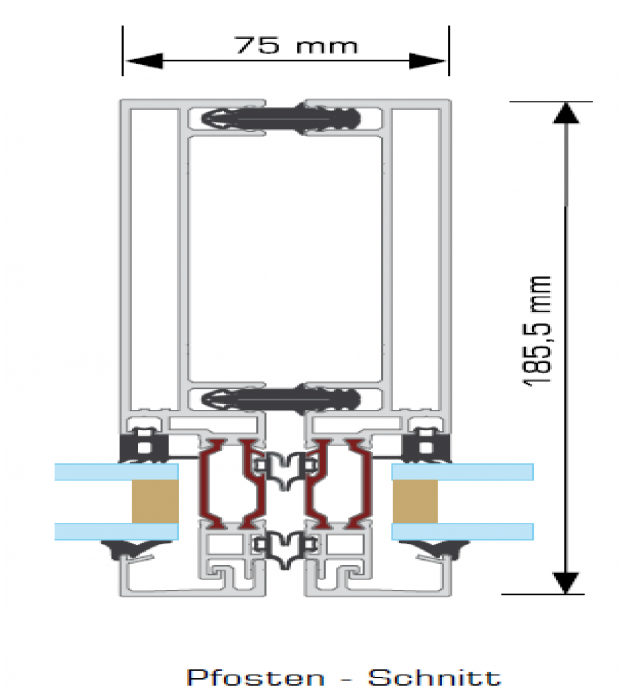

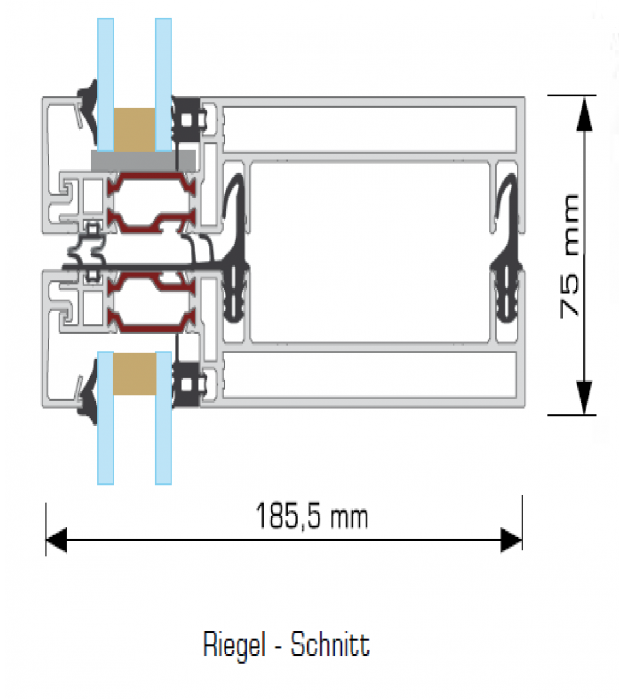

Elementowa fasada spełnia najwyższe wymagania techniczne i estetyczne. Ta konstrukcja wyróżnia się zarówno na zewnątrz, jak i wewnątrz, szerokością widoczną wynoszącą 75 mm, z wąskim spoinowaniem o szerokości 9 mm między poszczególnymi segmentami.
System obejmuje szereg profili o głębokości budowy od 85 do 145 mm, spełniających wszelkie wymagania wytrzymałościowe. Wypełnienia fasady MB-SE75 mogą mieć grubość od 26 do 42 mm. System cechuje się bardzo dobrą izolacją termiczną fasady, gdzie współczynnik przenikania ciepła Uf dla słupków i rygli wynosi od 1,56 do 2,83 [W/m²K], w zależności od ich funkcji i konstrukcji.
Głębokość słupków | 85 – 140 mm |
---|---|
Głębokość rygli | 84,5 – 144,5 mm |
Sztywność słupków | 101,2 – 366,1 cm⁴ |
Sztywność rygli | 143,1 – 523,7 cm⁴ |
Grubość szyb | 24 – 42 mm |
Przepuszczalność powietrza | klasa AE1200 zgodnie z normami EN 12153:2003, EN 12152:2004 |
Odporność na wiatr | 2400 Pa zgodnie z normami EN 12179:2002U, EN 13116:2002U |
Odporność na uderzenia | klasa I5/E5 zgodnie z normą EN 14019:2004 |
Izolacyjność akustyczna | do 40 dB |
Izolacyjność cieplna Uf (W/m²K) | od 1,5 |
Osiągnięcie oszczędności energetycznych poprzez zmniejszenie bezpośredniego nasłonecznienia przy jednoczesnym wykorzystaniu naturalnego oświetlenia dziennego jest obecnie ważnym tematem dla świadomych ekologicznie inżynierów, architektów i planistów. Żaluzje przeciwsłoneczne MB SUNPROF zostały specjalnie zaprojektowane, aby sprostać tym wymaganiom. System składa się z aluminiowych lameli, które są dostępne w różnych rozmiarach. W połączeniu z systemem fasad kurtynowych Aluprof tworzy imponujący efekt wizualny, nadając elewacji budynku harmonijny ogólny wygląd.
System MB-SG50 umożliwia konstrukcję i wykonanie lekkich ścian kurtynowych (konstrukcji nakładanych lub wypełniających), dachów, świetlików i jest przeznaczone do użytku w budownictwie. Właściwości termoizolacyjne tego systemu pozwalają sklasyfikować ten system do grupy materiałowej RMG 2.1 – 1 zgodnie z normą DIN 4108.
Nośna konstrukcja systemu opiera się na aluminiowej kratownicy słupkowo-ryglowej o szerokości profilu 50 mm. Rygle są umieszczone i przymocowane do słupków, co umożliwia zastosowanie różnych metod montażu.
Warto zauważyć estetykę i lekkość konstrukcji: odległość między wypełnieniami wynosi zaledwie 16 mm, a widoczna szerokość profili od strony pomieszczenia wynosi tylko 85 mm. Słupki i rygle są podobne do tych w systemie MB-SR50, co sprawia, że wygląd ściany od strony pomieszczenia jest identyczny w obu systemach, co pozwala na ich stosowanie obok siebie w budynkach. Ta kompatybilność umożliwia wykorzystanie identycznego lub podobnego osprzętu do łączenia i montażu odpowiednich detali oraz znacznie obniża koszty.
System umożliwia mechaniczne zabezpieczenie zewnętrznych szyb na stałe lub punktowe oraz ich zastosowanie w rogach przeszkleń zgodnie z indywidualnymi wymaganiami. Do ważnych cech systemu MB-SG50 należy boczne mocowanie ram aluminiowych, co umożliwia montaż kryjących paneli na pełnym murze.
Szczegóły tego systemu są już dostępne w formie drukowanej jako załącznik do katalogu dla architektów; pełna dokumentacja tego systemu znajduje się w dziale dla partnerów biznesowych na naszej stronie internetowej.
Fasady, które dzięki zastosowaniu specjalnego systemu mocowania szyb z zewnątrz tworzą jednolitą i gładką ścianę ze szkła, podzieloną na obszary za pomocą dwucentymetrowych poziomych i pionowych linii. Mogą być stosowane duże i ciężkie wypełnienia z podwójnymi lub potrójnymi szybami, a także zespolone szyby laminowane oraz nieprzezroczyste panele na bazie szkła kompozytowego.
System słupkowo-ryglowy MB-SR50N przeznaczony jest do konstruowania lekkich ścian ochronnych typu zawieszanego lub wypełniającego, a także do budowy dachów, świetlików i innych konstrukcji przestrzennych. Zgodnie z aktualnymi trendami w architekturze, umożliwia on płaskie ułożenie profili słupków i rygli od strony wewnętrznej elewacji oraz różne wersje zewnętrznego wyglądu. Ten system stanowi również podstawę dla wersji z zwiększoną izolacją cieplną MB-SR50N HI+ oraz dla rozwiązań z zakresu ochrony przeciwpożarowej. Jest również związany z konstrukcjami różnego rodzaju okien: uchylnych, przesuwno-składanych, okien dachowych oraz okien zintegrowanych z elewacją. Dzięki bogatej ofercie rozwiązań opartych na systemie fasady MB-SR50N, architekci i projektanci mogą realizować śmiałe pomysły dotyczące konstrukcji aluminiowo-szklanych.
Nowoczesna fasada kurtynowa MB-TT50 idzie o krok dalej pod względem funkcjonalności i efektywności w porównaniu z klasycznymi fasadami. Oferuje wyjątkowe właściwości izolacyjne i szczelność, osiągane dzięki trójstrefowemu systemowi odprowadzania wody oraz wentylacji szczelin szklanych. Jej innowacyjna konstrukcja umożliwia optymalizację czasu potrzebnego na produkcję i montaż całej fasady kurtynowej. Stanowi podstawowy system dla wariantów zabezpieczenia przed włamaniem i ochrony przeciwpożarowej.
