MB 60

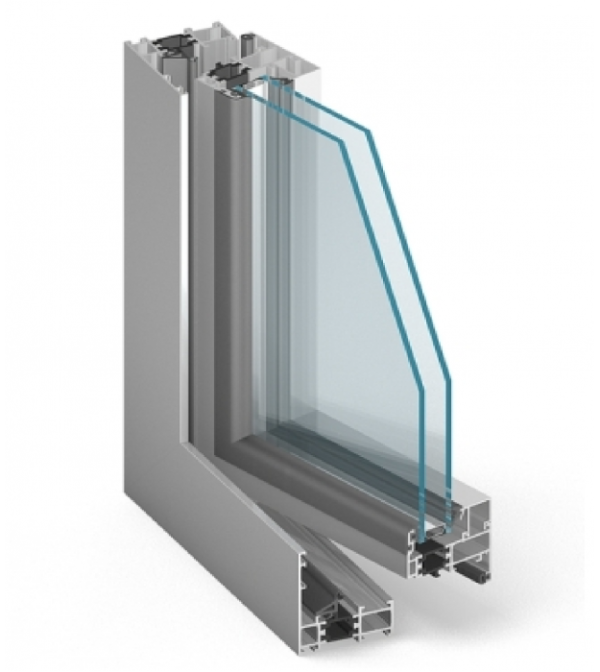

MB-60 jest nowoczesnym systemem aluminiowym, służącym do wykonywania wymagających izolacji termicznej i akustycznej elementów architektonicznej zabudowy zewnętrznej, np.: różnych typów okien, drzwi, wiatrołapów, witryn, konstrukcji przestrzennych.

Profile systemu mają budowę trójkomorową. Głębokość konstrukcyjna kształtowników okna wynosi: 60 mm (ościeżnica), 69 mm (skrzydło), a drzwi odpowiednio: 60 mm i 60 mm. Takie przyjęte głębokości kształtowników skrzydła i ościeżnicy dają efekt jednej płaszczyzny od strony zewnętrznej po zamknięciu – w przypadku okna i efekt zlicowanych powierzchni skrzydeł i ościeżnicy – w przypadku drzwi. Kształt profili pozwala uzyskać smukłe i wytrzymałe konstrukcje okien i drzwi.

Istnieje możliwość gięcia profili, m.in. ościeżnic, skrzydeł i przewiązek, co umożliwia wykonanie różnego rodzaju łuków oraz konstrukcji łukowych.

System MB-60 charakteryzuje się niską wartością współczynnika przenikania ciepła U dzięki zastosowaniu przekładek termicznych i uszczelek. Dla profili systemu MB-60 współczynnik przenikania ciepła Uf wynosi: dla okien: od 2,0 W/m2K, dla drzwi: od 2,30 W/m2K. W systemie zastosowano profilowane przekładki termiczne w kształcie omegi o szerokości 24 (okna) i 14 (drzwi) mm z poliamidu wzmocnionego włóknem szklanym. Kształt przekładek zwiększa sztywność profili w stosunku do przekładek płaskich oraz ułatwia odwodnienie kształtowników zapewniając tym samym właściwą izolację termiczną w każdych warunkach atmosferycznych. Próg wykonany z HPVC oraz uszczelki z EPDM gwarantują dobrą izolację termiczną skrzydeł drzwi oraz szczelność na przenikanie wody i powietrza.

Cechą charakterystyczną systemu jest jego ścisłe powiązanie z systemami okienno-drzwiowymi MB-45, MB-59S, i MB-70. Przyjęcie takiego założenia konstrukcyjnego pozwoliło uzyskać i zastosować wiele kompatybilnych elementów w tych systemach, np.: wspólnych listew przyszybowych, narożników, listew uszczelniających, uszczelek przyszybowych i przymykowych, wspólnych okuć, zamków, zawias oraz wiele identycznych procesów technologicznych jak kołkowanie łączników przewiązek i poprzeczek, klejenie narożników, wykrawanie różnych wybrań, itd. Jednym z efektów tej unifikacji jest to, że wygląd zarówno zewnętrzny jak i wewnętrzny wyrobów: okien, drzwi, itd., wykonanych w różnych systemach zabudowy zewnętrznej lub wewnętrznej jest niemal identyczny.

Zainteresowany? Zapytaj o produkt!

PEŁNA SPECYFIKACJA

Mogą Cię również zainteresować

Sunshades

MB-SUNSHADES jest systemem aluminiowym, przeznaczonym do wykonywania okiennic zewnętrznych. Konstrukcje te ochronią pomieszczenia przed zbyt mocnym nasłonecznieniem, zabezpieczają okna przed ingerencją z zewnątrz, a ich zastosowanie nadaje elewacji charakterystycznego wyglądu. Zabudowę o głębokości 32mm stanowić mogą okiennice rozwierne, jedno lub dwuskrzydłowe.

Część konstrukcyjną tworzą skrzynkowe profile o gabarycie 70x32mm łączone w narożach przy pomocy systemowych akcesoriów. Trwałość połączenia uzyskuje się dzięki zastosowaniu kleju dwuskładnikowego. Wypełnienie konstrukcji stanowią skośnie usytuowane lamele o wymiarach 50x9mm rozmieszczone w stałym rytmie – co 45mm. Zastosowanie listew zamykających (góra, dół) w dwóch wariantach wysokości daje możliwość płynnego kształtowania gabarytu zabudowy. Jako alternatywne wypełnienie przewidziano stosowanie paneli nieprzeziernych w zakresie grubości od 18 do 24mm.

Mocowanie konstrukcji do budynku odbywa się przy użyciu systemowych zawiasów. Liczbę w zależności od gabarytu konstrukcji określa się na podstawie wytycznych katalogu. Zależnie od podłoża montaż okucia odbywa się poprzez wkręcanie bądź też wklejanie przy użyciu kotew chemicznych. Rozwiązanie daje możliwość regulacji położenia skrzydła w dwóch kierunkach w zakresie +/-3mm. Zastosowanie systemowych zawiasów pozwala na montaż skrzydła w lub poza glifem z zachowaniem stałego punktu mocowania. Dodatkowe uzupełnienie oferty w tym zakresie stanowią zawiasy, których ramię jest kształtowane w procesie gięcia w zależności od potrzeb klienta.

Skrzydło okiennicy przystosowane jest do montażu okuć różnych producentów, pozwalając uzyskać pożądany efekt zarówno pod kątem wizualnym, jak i użytkowym. Wykorzystanie dodatkowych wzmocnień systemowych umożliwia tworzenie konstrukcji o ponadstandardowych gabarytach.

Konstrukcje systemu MB-SUNSHADES mogą być ofertowane w szerokiej gamie kolorów, łącznie z kolorami drewnopodobnymi.

Expo / Mobile

System MB-EXPO pozwala wykonywać zabudowę o maksymalnej wysokości do ok. 4 m, maksymalna szerokość skrzydeł drzwi wynosi 1,4 m. Występują w nim dwie grupy profili o różnych wysokościach (licząc od poziomu posadzki): niskie – 36 mm i wysokie – 100 mm. Głębokość konstrukcyjna kształtowników wynosi 33 mm dla profili niskich i 35 mm dla profili wysokich, istnieje jednak możliwość ujednolicenia jej poprzez zastosowanie szerszych profili dekoracyjnych.

W systemie tym można stosować szkło hartowane o grubościach: 8, 10 i 12 mm. Uszczelki przyszybowe są niewidoczne w widoku z obu stron zabudowy. Wysokość profili oraz głębokość zabudowy można zwiększyć stosując wydłużone lub poszerzone profile dekoracyjne.

Zastosowanie systemu MB-EXPO daje możliwość łatwej zmiany funkcjonalności pomieszczeń i podziału powierzchni wnętrz, mamy także możliwość różnego wykończenia powierzchni aluminiowych profili dekoracyjnych z obu stron zabudowy (tzw. dwukolor) oraz stosowania listew nierdzewnych. Dla profili o wysokości 100 mm istnieje możliwość zastosowania dolnego uszczelnienia szczotkowego w celu podwyższenia szczelności skrzydła. Istotną zaletą tego systemu jest jego uniwersalność i możliwość montażu okuć wielu firm.

Office 45

System stałych oraz wyposażonych w drzwi ścian działowych MB-45 OFFICE służy do wykonywania wewnętrznych przegród, których cechą charakterystyczną jest to, że elementem nośnym konstrukcji może być szyba hartowana.

Ze względu na uniwersalność i duże możliwości w zakresie zabudowy wysokich pomieszczeń system MB-45 OFFICE dedykowany jest do konstruowania lekkich, a zarazem solidnych ścianek w pomieszczeniach konferencyjnych i biurowych z wyraźnie zaznaczonymi drzwiami. Z elementów tego systemu można wykonać ścianki stałe oraz całoszklane skrzydła drzwi (rozwierane i wahadłowe).

Głębokość konstrukcyjna profili wynosi 45 mm, czyli jest identyczna jak głębokość wszystkich kształtowników ościeżnic i słupków bazowego systemu MB-45. Oba te rozwiązania są w pełni kompatybilne, dzięki czemu można niemal dowolnie łączyć profile obu systemów. System MB-45 OFFICE oparty jest na kilku profilach bazowych, które po dokręceniu odpowiednich profili adaptacyjnych mogą pełnić funkcję ościeżnicy okna, ościeżnicy drzwi, poprzeczki lub słupka. Można w nim stosować zawiasy, zamki i samozamykacze firm Aluprof, Geze i WSS. Funkcjonalność tej wersji systemu MB-45 pozwala na zmianę aranżacji wnętrza poprzez demontaż połączeń i ponowny ich montaż zmieniając np. kąt zabudowy lub jej funkcje.

W konstrukcji MB-45 OFFICE istnieje możliwość stosowania różnego typu wypełnień oraz szyb: zarówno pojedynczych jak i zespolonych, o grubościach w zakresie 2 – 25 mm. Do tego systemu dedykowane są szczególnie wielkogabarytowe szyby hartowane o grubościach 8, 10 i 12 mm. Są one montowane za pomocą listew i uszczelek przyszybowych.

Slimline

System okien z przegrodą termiczną MB-Slimline o wysokiej izolacyjności termicznej, służy do wykonywania różnych typów okien otwieranych do wewnątrz (rozwieranych, uchylnych, rozwierano-uchylnych) oraz stałych, które cechuje poza doskonałą izolacją termiczną również bardzo dobra izolacja akustyczna, szczelność na wodę i powietrze oraz wysoka wytrzymałość konstrukcji.

System okien MB-Slimline, dzięki bardzo małej szerokości profili aluminiowych widocznych od strony zewnętrznej konstrukcji, umożliwia budowę skrzydeł okien w dwóch wariantach – z widocznymi lub niewidocznymi profilami (SG) od zewnętrznej strony zabudowy. Wygląd pól stałych i otwieranych, w przypadku użycia niewidocznych skrzydeł, jest więc prawie identyczny. System ten może również świetnie zastąpić starego typu okna wykonane z profili stalowych, zapewniając podobny wygląd w widoku od strony zewnętrznej zabudowy, jednocześnie znacznie zwiększając izolacyjność termiczną przegrody.

DPA

Konstrukcja drzwi przesuwnych automatycznie i manualnie umożliwia wykonanie skrzydeł z izolacją termiczną

Prezentowana konstrukcja drzwi przesuwnych automatycznie i manualnie umożliwia wykonanie skrzydeł z izolacją termiczną MB-59S Casement w wariancie I i II, MB-70 Casement w wariancie I i II lub bez przegrody termicznej MB-45 w wariancie I i II. Wariant II umożliwia wykonanie konstrukcji ze szczeliną bezpieczeństwa – 8mm. Skrzydła drzwi przesuwnych można mocować do muru, fasady słupowo-ryglowej MB-SR50N, MB-TT50 lub do konstrukcji witrynowych wykonanych z profili systemów: MB-45, MB-59S(HI), MB-60(HI), MB-70(HI), MB-86(ST,SI,AERO). Systemy te są wyposażone w szerokie przewiązki i ościeżnice umożliwiające zamocowanie większości dostępnych na rynku automatów (np. Geze, Dorma, Besam). Głębokość konstrukcyjna kształtowników skrzydeł wynosi: w przypadku profili z izolacją termiczną – 50 mm (MB-59S CASEMENT), 70 mm (MB-70 CASEMENT), natomiast w przypadku profili „zimnych” – 45 mm (MB-45). Obróbki ścianek witrynowych wykonuje się w sposób analogiczny jak w systemach bazowych, z których profile są wykonane. Przedstawione w katalogu przekroje dotyczą również wersji o podwyższonej izolacyjności termicznej HI, SI oraz AERO.

Skrzydła przesuwne montowane w zabudowie zewnętrznej, ze względu na zastosowane uszczelki szczoteczkowe i brak progu, powinny być zabezpieczone przed bezpośrednim działaniem wody opadowej.

MB 70

MB-70 jest nowoczesnym systemem aluminiowym, służącym do wykonywania wymagających izolacji termicznej i akustycznej elementów architektonicznej zabudowy zewnętrznej, np.: różnych typów okien, drzwi, wiatrołapów, witryn, konstrukcji przestrzennych.

Profile systemu mają budowę trójkomorową. Głębokość konstrukcyjna kształtowników okna wynosi: 70 mm (ościeżnica), 79 mm (skrzydło), a drzwi odpowiednio: 70 mm i 70 mm. Takie przyjęte głębokości kształtowników skrzydła i ościeżnicy dają efekt jednej płaszczyzny od strony zewnętrznej po zamknięciu – w przypadku okna i efekt zlicowanych powierzchni skrzydeł i ościeżnicy – w przypadku drzwi. Kształt profili pozwala uzyskać smukłe i wytrzymałe konstrukcje okien i drzwi.

System MB-70 charakteryzuje się rewelacyjnie niską wartością współczynnika przenikania ciepła U dzięki zastosowaniu specjalnych przekładek termicznych i uszczelek. Ma to duże znaczenie w dobie rosnących wymagań w zakresie gospodarowania energią i ochrony środowiska. Współczynnik Uf dla konstrukcji systemu MB-70 w zależności użytych profili i akcesoriów wynosi od 1,5 do 2,39 W/(m2*K). W systemie zastosowano profilowane przekładki termiczne w kształcie omegi o szerokości 34 (okna) i 24 (drzwi) mm z poliamidu wzmocnionego włóknem szklanym. Oferowany kształt przekładek zwiększa sztywność profili w stosunku do przekładek płaskich oraz ułatwia odwodnienie kształtowników zapewniając tym samym właściwą izolację termiczną w każdych warunkach atmosferycznych. Przekładki termiczne stosowane w oknach posiadają dodatkowo uszczelnienie na styku kształtownika i przekładki oraz występy dzielące komorę pomiędzy kształtownikami aluminiowymi wewnętrznym i zewnętrznym na trzy części.
Szczelność zapewniona jest dzięki stosowaniu specjalnych uszczelek z dwukomponentowego kauczuku syntetycznego EPDM: litego i komórkowego, który gwarantuje odporność na starzenie podczas wieloletniej eksploatacji oraz bardzo dobrą izolacyjność termiczną. MB-70 jest pierwszym systemem, w którym do wykonania uszczelki centralnej wykorzystano ten rodzaj materiału.

System pozwala na stosowanie zestawów szybowych grubości od 21 mm do 57 mm w skrzydłach okien oraz od 12 mm do 48 mm w oknach stałych i skrzydłach drzwi. Tak szeroki zakres grubości wypełnień gwarantuje możliwość stosowania wszystkich typowych i niestandardowych szyb.

System MB-70 jest podstawą rozwiązań o podwyższonej izolacyjności termicznej: MB-70 HI, MB-70US HI oraz fasady zimno-ciepłej na bazie okien MB-70CW HI.
